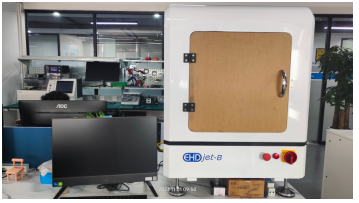

设备名称：高分辨率电流体喷印设备

　　设备介绍：高分辨率电流体喷印设备是一种先进的微纳制造设备，它利用电场的作用力产生比喷嘴物理直径小数倍的微纳液滴，从而实现高精度、高分辨率的图案化印刷。

　　设备技术指标参数：1.可适应打印工艺：点喷、纺丝直写、雾化制膜2.供墨系统：气压供墨范围0-100kPa，调节精度lkPa，设备配备1cc 针管装夹具，以及XYZ 手动喷头位置调节平台，便于喷头位置调节以及适应不同类型的喷嘴。3.高压电源：支持交流输出0~±3000V 高压供电，直流输出0~3000V高压供电，具备短路保护、过压保护、电弧及断电保护功能。4.最大打印频率：500Hz。5.基台可打印范围：150mm×150mm。6.基台辅助功能：配备真空吸附功能。7.基台加热范围：18℃~100℃可控可调节。8.运动平台速度：≤50mm/s。9.运动平台配置：支持三自由度自动运动，其中Z轴伺服运动，最大行程≤60mm；X/Y轴采用高精密直线运动平台。10.基台运动精度：X/Y轴，定位精度≤±10μm,重复精度≤±5μm（后附上XY轴激光干涉仪精度测试报告截图）。11.视觉系统：采用视觉监控系统+视觉检测系统搭配，支持定位、校准、纠偏、实时观测、测量、截图、录像等功能。12.视觉监控系统，用于打印调试及打印过程的实时监控，配备面光源。13.视觉检测系统，用于打印前定位校准及打印结束后的观测，配备点光源。14.适应墨水粘度范围：1-10000cPs。15.适应喷头种类：适应精微毛细玻璃喷头和金属点胶喷头，精微毛细玻璃喷头口径1-50μm可选，金属喷头60μm及更大口径可选。16.控制单元：预装电流体喷墨打印软件；包括：运动控制系统；温度控制系统；供墨系统；高压同步控制系统等。高配置运动控制器，可精确控制运动、气压及电压。17.参数设置模块：支持直流和方波两种波形切换和调节、精密气压控制、基本参数设置等。18.运动控制模块：支持基台位置移动与定位等。19.图案输入模块：支持BMP和DXF图形导入和设置；支持DXF按不同图层进行分层打印（后附上导入DXF文件后，多层图案识别的软件截图）。20.打印参数模块：支持打印参数调节（速度、位置等）、阵列化打印、打印轨迹的实时显示、打印过程跟踪等。21.特殊打印工艺：支持将基本图形以样条曲线模式进行打印（后附上该特殊工艺的实样图例）。22.定制化视觉监测模块：在线观测、打印定位、纠偏以及图案测量功能等。23.定制化基本图元模块：基本图元在线尺寸编辑、设置等。（内置图元包括：点阵、错位点阵、线段阵列、蛇形线、矩形、圆、射线、线段、缠绕线等）（后附上软件界面中的内置图元列表截图）。其他功能模块：支持图像保存和视频录制、测试报告的生成和用户管理、真空吸附等。

　　长春理工大学中山研究院智能嵌入技术与情感计算实验室详情链接：

　　https://zs.cust.edu.cn/kjpt/zykysys/18613e7bf6654fe98f514facf1581c4f.htm

　　（联系人：吴老师 联系电话：0760-86981127）
